Виды сварки металлов: классификация и её принцип

Сварка металлов представляет собой процесс получения неразъемного соединения деталей, или их частей на молекулярном уровне. Многообразие видов сварки металлов подтверждает популярность метода. Эффективная технология позволяет быстро и качественно соединять элементы в единое целое. Этим сварка принципиально отличается от сборных конструкций, и даже от пайки. Она применяется в различных отраслях промышленности, в быту и дает неоспоримые преимущества:

• Повышение производительности труда;
• экономия материала;
• высокое качество соединения, жесткость конструкции;
• монтаж сложных соединений;
• эстетичный вид изделия.

Далее мы рассмотрим какие виды сварки для металла существуют, и проиллюстрируем вышеперечисленные преимущества, упомянем недостатки, расскажем для чего применяется каждый из них.

Принципы классификации сварки

Для эффективной и качественной работы с тем или иным металлом, в различных условиях необходимо правильно подобрать оборудование. Разобраться в его многообразии невозможно без классификации методов. Современные виды сварки металлов классифицируются:

• По типу физического воздействия;
• по техническим признакам;
• по технологическим принципам.

По типу физического воздействия

Два вида воздействия — нагрев и давление обусловили три вида сварки:

• Термическую;
• термомеханическую;
• механическую

Термический способ наиболее распространен. Он заключается в расплавлении свариваемых деталей, а также электрода, присадочной проволоки. Расплавленный металл заполняет, так называемую, сварочную ванну. При охлаждении он возвращается к твердому состоянию, а детали объединяются в неразъемное изделие.

Термомеханическая сварка предполагает разогрев и сжатие деталей. При этом соотношение этих воздействий разное. Для небольших элементов применяют сварку сопротивлением. Метод предполагает тщательную зачистку и подгонку поверхностей. Разогретые части сжимаются.

Края более крупных заготовок разогревают до полного плавления, а затем сжимают. Такой способ называется способом оплавления.

Наибольшее распространение получила точечная сварка. Она применяется для листовых изделий. Последние сжимаются электродами. Электрический ток наиболее интенсивно разогревает деталь в зоне контакта и листы металла свариваются.

Механическая сварка находит меньшее применение. Сварка трением, например, применяется, когда нужно наплавить один металл на другой. Следует выделить ультразвуковую сварку. Детали сжимаются, при этом одна перемещается относительно другой с ультразвуковой частотой. Полученное трением тепло расплавляет металл в зоне контакта.

По техническим признакам

По техническим признакам методы классифицируются:

По непрерывности процесса. Сварка непрерывным швом считается наиболее производительной, но не самой экономичной. Прерывистая сварка предполагает несплошное шовное соединение, либо точечную сварку;

По защите материала в зоне сварки. Металл необходимо защищать от воздействия кислорода, водорода, азота, при этом каждый по-своему. Отметим, что кислород, вызывающий окисление, и снижение пластичности металла, поступает в рабочую зону не только из атмосферы, но из самого электрода. Препятствующие окислению элементы вводятся в состав электродов. Применяется также подача к зоне сварки защитных газов (активных азота и углекислого газа, а также инертного аргона).

Сварка под флюсом подразумевает подачу специального порошка — флюса. При его горении выделяется защитный газ, изолирующий сварочный шов от кислорода. Процесс может происходить также в пене, вакууме;

По степени механизации процесса методы подразделяются на:

• Ручные;
• механизированные;
• автоматизированные;
• автоматические.

По технологическим принципам

Существует множество принципов сварочных технологий. Среди них:

• Дуговая
• электрошлаковая;
• электронно-лучевая;
• плазменно-дуговая;
• газовая;
• диффузионная, контактная, печная, и др.

Приведенные названия видов сварок по металлу не исчерпывают всех технологических методов. Они в свою очередь делятся на другие виды и подвиды сварки.

Задачи и важность сварки в промышленности

Современное сварочное производство — неотъемлемая часть множества отраслей промышленности, включая строительство, автомобилестроение, судостроение и энергетический сектор. С развитием технологий и усложнением конструкций перед сварочным производством встают новые задачи, которые требуют инновационных подходов и решений.

Задачи повышения качества сварных соединений решается не только внедрением новаторских технологий в производственный процесс, но и с помощью применения передовых методы контроля, например ультразвуковой и рентгенографической диагностики.

Повышение производительности сварочных процессов — такая же вечная задача, как и борьба за качество. Во многом она решается автоматизацией процессов, использованием роботов и внедрением новых технологий, таких как лазерная и электронно-лучевая сварка.

Экологическая безопасность также является одной из основных задач отрасли. Важно минимизировать выбросы вредных веществ в атмосферу и рационально использовать материалы.

С появлением новых материалов, композитных сплавов и т.д. необходимо разрабатывать и новые типы сварок по металлу.

Сварка является неотъемлемой частью современного промышленного производства, и её значимость трудно переоценить. Сварка применяется в самых разных отраслях: от тяжелого машиностроения до космических технологий:

• В машиностроении сварка обеспечивает создание сложных конструкций, которые способны выдерживать большие нагрузки.
• Для автомобильной и авиационной промышленности, сварные швы обеспечивают безопасность транспортных средств.
• В строительстве сварка позволяет возводить устойчивые здания и мосты, объединяя стальные элементы в единую структуру.
• В нефтегазовой отрасли используется для создания трубопроводов и резервуаров высокого давления.
• В энергетическом секторе — для монтажа оборудования электростанций.

Роль сварки в промышленности заключается не только в обеспечении прочности и надежности конструкций, но и в возможности реализовать инновационные проекты с высокой степенью точности и экономической эффективности.

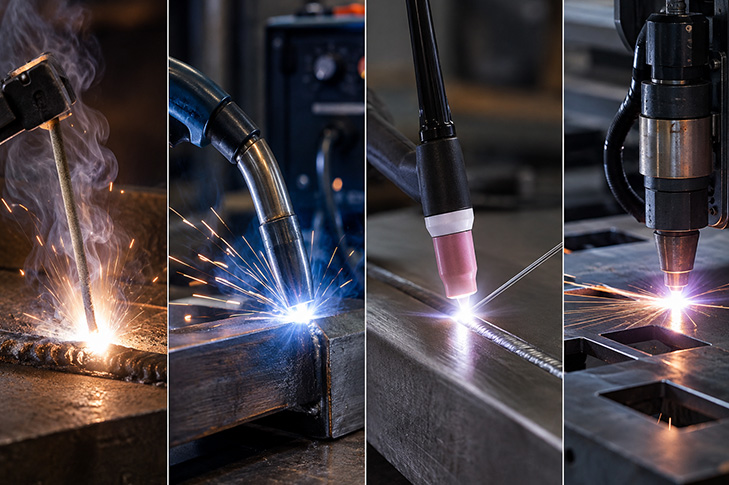

Электродуговая контактная сварка

Электродуговая контактная сварка относится к классу термических сварочных методов. Она основана на эффекте электрической дуги. Последняя возникает при достижении определенного зазора между электродом и свариваемым металлом. Электрическая энергия системы преобразуется в тепловую, и металл расплавляется. Этот принцип положен в основу многих видов дуговой сварки металлов.

Ручная дуговая сварка (MMA)

Процесс осуществляется по изложенному принципу вручную, с помощью плавящегося электрода со специальным покрытием. Источником тока является сварочный аппарат постоянного или переменного тока. Также в комплект входят: держатель электрода, провода, заземляющий кабель, маска сварщика, железная щетка и молоток для удаления шлака.

К преимуществам метода относятся:

• Универсальность — подходит для большинства металлов;
• Мобильность. Современные сварочные аппараты компактны, и весят несколько килограмм;
• Применяемость в самых труднодоступных местах
• Малая стоимость оборудования.

Есть и недостатки:

• низкая производительность;
• качество в большой мере зависит от квалификации сварщика.

Тонкостей много. Так, из-за большой разницы температуры электрода в начале процесса и к окончанию горения, изменяются многие параметры. Среди них глубина плавления, и даже соотношение в объеме шва основного и электродного металла.

Несмотря на универсальность, метод получил наибольшее применение для углеродистых сталей. Сварка нержавеющей стали возможна постоянным током.

Аргонодуговая сварка неплавящимся электродом (TIG)

Принцип дуговой сварки остается неизменным, но его детали совершенно изменяют процесс. Он ведется неплавящимся электродом с подачей присадочного прутка. Материал подается вручную, либо автоматически. В зону плавления, для защиты от кислорода поступает аргон. Отметим, что подобную сварку можно вести и с другим газом, и плавящимся электродом. Без присадочной проволоки тоже можно обойтись.

Метод широко применяется для сварки цветных металлов. Основной инструмент — горелка. В центре ее газового сопла находится тугоплавкий электрод. В комплект также входит инверторный аппарат, баллон с аргоном, провода, газовый шланг.

Преимущества сварки TIG

• Универсальность;
• Высокое качество;
• Незначительное разбрызгивание металла.

Недостатком считается низкая производительность.

Полуавтоматическая сварка (MIG/MAG)

MIG/MAG является одним из основных видов сварка металлов. Аббревиатура MIG/MAG указывает на то, что сварка может производиться с применением как инертных, так и активных газов. От предыдущего метода ее отличает плавкий проволочный электрод, автоматически подающийся в зону шва. Горелкой сварщик управляет вручную. Поэтому способ называется полуавтоматическим.

Применение переменного тока невозможно, из-за нестабильности дуги и разбрызгивания. Поэтому используют выпрямители и инверторы постоянного тока. Они подают “+”через питающий кабель к электроду, который размещается в центре сопла горелки. В систему также входит баллон с газом, подающий рукав, устройство автоматической подачи проволоки.

Недостатком технологии можно считать срыв газовой защиты на ветру.

Однако положительные моменты явно перевешивают.

Методика обеспечивает:

• очень высокую производительность;
• превосходное качество;
• возможность работы в сложных условиях;
• универсальность, возможность применения различных газов и их комбинаций в зависимости от поставленной задачи;
• сталь, в том числе и нержавеющая, алюминий, магний, титан, разнообразные сплавы различной толщины можно сваривать при помощи MIG/MAG сварки.

Сварка под флюсом

Это промышленный, автоматический способ сварки металлов. Она производится переменным и постоянным током любой полярности. Дуга возникает между деталями и плавкой проволокой, которая подается автоматически.  Рабочая зона засыпается специальным порошком, флюсом. Он плавится, испаряется и создает защитный газ. Кроме защиты от воздействия кислорода он предупреждает разбрызгивание металла, так как газовый слой под горкой флюса создает давление над сварочной ванной. Это позволяет повысить силу тока до 3-4 тысяч ампер, в то время как при других методах он не превышает 600 A. Отработанный флюс образует шлаковую корку, которая удаляется механически. Неиспользованный порошок возвращается в бункер.

Способ имеет много преимуществ, но не лишен недостатков и ограничений.

Плюсы

• Высокая производительность;
• качество обусловлено многими факторами. В частности, медленное остывание положительно влияет на характеристики металла шва;
• образование брызг исключено;
• потери металла минимальны;
• нет необходимости в световой защите;
• мощная защита от оксидов.

Минусы

• Процесс требует тщательной подготовки, обработки кромок и т.д.
• дугу нельзя контролировать визуально;
• метод применим только на производстве, не позволяет работать в труднодоступных местах;
• вредное воздействие продуктов испарения, горения на человека;
• высокая стоимость флюса.

Термомеханическая сварка

Комбинированный принцип соединения металлов реализуется по-разному.

Кузнечная сварка

Одна из старейших методик предполагает разогрев свариваемых деталей и силовое воздействие, например при помощи кузнечного молота, или пресса. Заготовки не расплавляются, но приобретают пластичность. При ударе их молекулы сближаются настолько, что появляются межмолекулярные связи, после чего детали становятся единым целым.

Сегодня кузнечная сварка применяется в основном в художественной ковке. На производстве она не выдерживает конкуренции с современными методами обработки давлением. Сварка металла предполагает различные виды швов. Но только в кузнечной его просто не существует!

Ее недостатками являются:

• Низкая производительность;
• высокая вероятность скрытых дефектов;
• медленное нагревание;
• не годится для сложных условий, труднодоступных мест.

Тем не менее есть у метода и серьезные преимущества:

• Свойства металла не изменяются в зоне соединения, в отличие от сварки электродом или с присадочной проволокой;
• применима для соединения разных металлов;
• подходит для соединения габаритных деталей;

Диффузионная сварка

Диффузионная сварка — промышленный метод. Он требует прессового оборудования, а также камеры. Последняя заполняется защитным газом, или в ней создается вакуум. Сложность организации процесса — один из недостатков технологии.

Второй недостаток — подготовительная обработка свариваемых поверхностей с высокой точностью.

Однако, не все так плохо. При сжатии заготовок с их поверхностей выдавливается оксидная пленка, что повышает прочность стыка. Сочетание высоких температуры и давления позволяет молекулам сблизиться, приводит к диффузии — проникновению одного вещества в другое. Соединение получается прочным, надежным. Сварка происходит без ввода дополнительного металла.

Диффузионная сварка справляется с разнородными металлами, металлами и неметаллами. Ей под силу и тугоплавкие материалы, крупногабаритные детали и предельно тонкие пластины.

Точечная (контактная) сварка

Не всегда нужно соединять детали по всей поверхности соприкосновения. Иногда, излишняя жесткость вредит конструкции, приводит к возникновению больших напряжений. А тонкий лист при длительном прогреве может изменить технические характеристики, и просто деформироваться. Избежать таких явлений, а также повысить производительность процесса помогает точечная сварка. Метод широко применяется в автомобилестроении, авиастроении, и многих других отраслях.

Технология предполагает протекание электричества не через электрод и деталь, а от одного электрода к другому. Они располагаются напротив друг друга, а между ними помещаются свариваемые листы. Электроды непродолжительно (от 0.1 до 1.5 секунды) сжимают пластины. В месте контакта ток и температура достигают максимума, металл расплавляется и происходит сваривание листов. Плотность тока может достигать 300 А/мм² в жестком режиме. Существует также и мягкий сварочный режим. Он характеризуется меньшей плотностью электротока и более продолжительным временем контакта (до 3 с.).

Механическая сварка

При этом типе сварки не применяются ни электроды, ни газовые горелки. Необходимое тепло выделяется в результате механического взаимодействия тел. Впрочем, существует и, так называемая, холодная сварка, но обо всем по порядку. Далее мы расскажем, какие есть виды механической сварки металлов

Сварка трением

Сварка трением — распространенный и эффективный метод. Он базируется на преобразовании механической энергии в тепловую за счет трения, без использования внешнего источника тепла.

Например, одна из деталей вращается относительно другой под давлением. В результате трения на контактной поверхности выделяется тепло, которое приводит к размягчению материала. Когда температура достигает необходимого уровня, вращение прекращается, и детали прижимаются друг к другу с силой, достаточной для формирования прочного сварного соединения. Важно отметить, что процесс происходит без плавления металла, что позволяет избежать дефектов, связанных с кристаллизацией.

Преимущества:

Высокая эффективность и экономичность. Процесс не требует дополнительных расходных материалов, таких как электроды, присадочная проволока; сварка происходит быстро и обеспечивает высокую прочность соединения с минимальными деформациями деталей;

экологическая безопасность. Самого процесса горения не происходит, поэтому и вредоносные газы не выделяются.

Недостатки:

Для сложных конструкций трудно создать условия оборудование для сварки трением зачастую получается дорогостоящим и сложным.

Сварка трением широко применяется в авиационной и автомобильной промышленности для соединения валов, шестерен. Здесь следует отметить, что организация процесса достаточно удобна именно в деталях вращения.

Холодная сварка

Уникальный процесс соединения металлов происходит без использования тепла. В его основе принцип пластической деформации поверхностей деталей под воздействием высокого давления. При достаточном уровне давления атомы металлов создают прочные межмолекулярные связи. Поверхности соприкосновения должны быть тщательно подогнаны. Также необходимо тщательно очистить их от оксидных пленок и загрязнений.

Преимущества

• Исключение деформаций и изменений в структуре материала из-за отсутствия термообработки. Это делает процесс особенно полезным для соединения тонкостенных деталей или материалов с низкой температурой плавления.
• Не требуется сложное оборудование. Сварка выполнима в условиях ограниченного пространства.
• Экологическая безопасность процесса также заслуживает внимания, поскольку он не предполагает выделения опасных для здоровья веществ.

Холодная сварка имеет и ограничения

• Метод применим только к материалам с высокой пластичностью, таким как алюминий и его сплавы, медь и некоторые другие цветные металлы. Сталь не подходит для данного процесса.
• Требуется отличное качество подготовки поверхностей: малейшие загрязнения могут существенно снизить качество соединения.
• Необходимы приложение значительных усилий для создания нужного давления. Это требует специализированного оборудования.

Холодная сварка применяется в различных отраслях промышленности благодаря своей универсальности и экономичности. В электротехнической промышленности для соединения проводников из меди и алюминия. Авиационная отрасль также активно применяет этот метод для сборки легких конструкций из алюминиевых сплавов. В производстве бытовой техники холодная сварка помогает создавать надежные соединения без риска перегрева компонентов. Наконец, метод нашел применение в космической индустрии, где использование традиционных методов сварки затруднено из-за отсутствия атмосферы.

Сварка взрывом

Сварка взрывом высокоэффективный, нетрадиционный метод. Он нашел свое применение в различных отраслях промышленности для особых условий. Этим способом соединяют различные материалы, которые трудно или невозможно сварить по-другому.

Детонационная волна для создает высокое давление и температуру в зоне контакта металлических поверхностей. Процесс начинается с размещения одного из свариваемых материалов (обычно более мягкого) на подложке, а второго — над ним. Между ними может находиться специальная прокладка, предотвращающая преждевременный контакт. Затем на верхнюю пластину накладывается взрывчатое вещество, которое при детонации создает ударную волну. В результате удара происходит деформация обеих пластин, их диффузия, соединение на молекулярном уровне.

Одним из главных преимуществ сварки взрывом является возможность соединения разнородных материалов, таких как алюминий и сталь, медь и нержавеющая сталь. Этот метод также позволяет избежать термического воздействия на свариваемые материалы, что сохраняет их исходные физические свойства. Кроме того, сварка взрывом обеспечивает чрезвычайно высокую прочность соединения и устойчивость к коррозии.

Однако, процесс требует строгого соблюдения техники безопасности из-за использования взрывчатых веществ. Это также накладывает ограничения на место проведения работ — обычно они выполняются в специально оборудованных зонах вдали от жилых районов. Еще одним недостатком является ограниченная применимость для тонких или очень хрупких материалов, которые могут быть повреждены ударной волной.

Сварка взрывом широко используется в судостроении для изготовления многослойных конструкций с антикоррозийным покрытием, в аэрокосмической отрасли для соединения легких сплавов с высокопрочными материалами, а также в производстве теплообменников и химического оборудования. Благодаря своей способности создавать надежные соединения между различными металлами, этот метод нашел применение везде, где требуется высокая прочность и долговечность изделий.

Ультразвуковая сварка

Как любая механическая сварка, данный метод характеризуется отсутствием внешнего источника тепла. Высокая температура в месте контакта получается вследствие механического трения, вызванного ультразвуковыми колебаниями. К поверхности также применяется усилие сжатия. В точках контакта выдавливается оксидная пленка. Далее происходит сваривание деталей.

Преимущества метода:

• Высокая производительность;
• высокая скорость;
• точность. Существует даже ультразвуковая микросварка;
• не требует тщательной подготовки поверхности;
• металл не деформируется в зоне контакта;
• отсутствие искрообразования.

Основным недостатком является ограниченная толщина свариваемых деталей.

Газовая сварка

Этот классический вид сварки насчитывает более 100 лет существования, и актуален по сей день. Он относится к классу термических сварок. Электроэнергия для него не требуется, а нужны кислородный и газовый баллоны, шланги и горелка. Еще присадочный пруток. Расправляясь под открытым пламенем, вместе с кромками металла, он образует сварочную ванну.

Чем хорош этот метод:

• Автономность;
• Невысокая стоимость оборудования;
• Универсальность. Мощность и состав рабочей смеси регулируется, применяются разные горючие газы. Поэтому и металлы сваривают разные: стали от 0,2 до 5 мм, цветные металлы, чугуны. Последним как раз необходим разогрев. А еще можно паять, или поменять сварочную горелку на газовый резак и разрезать металл. Это еще не все: лист стали, или пруток можно плавно нагреть и согнуть до необходимой формы. Однако, постепенный прогрев чаще считается недостатком.

Недостатки газовой сварки

Недостаток №1— низкая концентрация тепловой энергии. От него и все другие слабые стороны:

• медленный нагрев;
• рассеивание тепла, слишком большая площадь прогрева;
• большой расход энергии, газа;
• трудности с автоматизацией.

Газовая сварка по-прежнему востребована, но уступает современным методам по эффективности, производительности, особенно на крупном производстве.

Интересно, что существуют два вида газовой сварки металла: левый и правый. Первый предназначен для работы с металлами до 3 мм. При этом горелку перемещают слева направо, а присадочный пруток вводится перед горелкой. Толстые металлы сваривают справа налево, следуя проволокой за инструментом. Тонкости технологии.

Плазменная сварка

Один из прогрессивных методов сварки использует энергию плазменного потока. Газ, под воздействием температуры расширяется в сотни раз, и поток значительно ускоряется. Металл подвергается термической и динамической атаке. Технология использует одновременно и электродугу, и газовую горелку. Оборудование включает в себя и систему охлаждения.

Преимущества:

• Работа на высоких температурах;
• высокая производительность;
• возможность работы в любых положениях;
• низкая чувствительность к длине дуги, горение дуги на малых токах.

Достоинства метода позволяют работать практически со всеми металлами. Среди них: алюминий, титан, марганец, магний, вольфрам, чугун и многие другие.

Есть у метода и свои ограничения. Он подходит только для работы на производстве, из-за сложности и дороговизны оборудования. Необходима и высокая квалификация персонала.

Способ имеет большие перспективы, его эффективность с лихвой перекрывает недостатки.

Лазерная сварка

Лазерная сварка отличается высокой концентрацией энергии в рабочей зоне. Лазерный луч генерируется газовым или твердотельным излучателем. Затем, уплотненный оптикой энергетический поток воздействует на объект и происходит расплавление металла. Практически точечная концентрация пятна дает эстетичный, аккуратный шов.

Лазерная установка справляется с разными по роду и габаритам металлами. Им можно аккуратно работать в труднодоступных местах, создавать изделия замысловатых форм, решать нестандартные задачи. Метод имеет разновидности и применяется как в ручном, так и в автоматическом режимах. Электроника, точная механика, медицинское оборудование — наиболее яркие примеры применения лазера.

Его преимущества:

• Высокая производительность;
• Точность;
• Эстетичность;
• Экологичность. Вредные выбросы практически отсутствуют;
• Универсальность. Возможность сваривания разных по толщине и природе металлов;
• Метод легок в освоении.

Недостатки:

• Высокие требования к помещению. В частности, необходимо обеспечить отсутствие пыли;
• Большая энергоемкость. КПД установки тем меньше, чем выше отражающая способность материала;
• высокая стоимость оборудования;
• потребность в квалифицированном персонале. Отметим, что не так сложен процесс, сколько правильная настройка приборов, выбор подходящих режимов, особенно для решения нестандартных задач.

Электрошлаковая сварка

Электрошлаковая сварка (ЭШС) основана на использовании тепла, выделяемого при прохождении электрического тока через расплавленный шлак. Два металлических элемента устанавливаются вертикально, а между ними помещается слой флюса. При подаче тока флюс плавится и образует шлаковую ванну. Горячий шлак оплавляет края деталей и происходит сваривание. Процесс осуществляется с одним и двумя электродами, а также при участии флюса. Последний определяет химический состав шлаковой ванны. Оборудование для ЭШС обычно оснащено системой автоматической подачи электродов и регулируемым механизмом подъема шлаковой ванны по мере выполнения сварки.

Преимущества ЭШС заключаются в ее высокой производительности и способности создавать прочные соединения в толстостенных конструкциях. Этот метод позволяет сваривать металлы большой толщины за один проход без необходимости многократного наложения слоев. Кроме того, процесс происходит практически без разбрызгивания металла и с минимальным выделением вредных газов.

Есть и слабые стороны. Электрошлаковая сварка требует значительных затрат на оборудование. Кроме того, из-за длительного нагрева возможно возникновение крупнозернистой структуры металла в зоне термического влияния. Это снижает механические свойства соединения. Кроме того, процесс должен вестись в вертикальном или близком к вертикальному положении.

Процесс не может быть остановлен и продолжен заново

ЭШС наиболее эффективна для крупных конструкций из углеродистых и низколегированных сталей. Она широко применяется в судостроении, строительстве мостов и гидротехнических сооружений, в тяжелом машиностроении.

Электронно-лучевая сварка

Принцип основан на использовании сконцентрированного пучка электронов, который генерируется в электронной пушке. Она разгоняет электроны и направляет их на поверхность свариваемых деталей. При столкновении с материалом электроны высвобождают свою кинетическую энергию в виде тепла, которое расплавляет металл и формирует сварочный шов. Вакуумная среда обеспечивает точность и чистоту процесса, предотвращая окисление и другие нежелательные химические реакции.

Кроме пушки в составе оборудования: вакуумная камера, и система управления потоком. Материалы, которые могут быть эффективно обработаны этим методом, включают большинство металлов и сплавов, таких как сталь, алюминий, титан и никель.

Достоинства

• Высокая точность достигается использованием вакуума и концентрации энергетического потока;
• узкая зона термического влияния снижает риск деформации деталей;
• отсутствие кислорода и других газов в вакууме предотвращает образование оксидных пленок и других дефектов;

Достоинства эти определяют наиболее рациональное применение. Это задачи, требующие высокой точности и минимальной зоны нагрева. Они особо актуальны при производстве авиационных двигателей, космических аппаратов, медицинского оборудования.

Недостатки

• Высокая стоимость оборудования: Установка требует значительных первоначальных инвестиций;
• необходимость создания вакуума: Процесс требует времени на создание вакуумной среды;
• ограничения по размеру деталей в зависимости от размеров вакуумной камеры.

ЭЛС также незаменима в случаях, когда требуется минимальное количество дефектов и высокая чистота шва.

Сварка высокочастотными токами

Высокочастотный переменный ток, с частотой от 100 кГц до 500 кГц, генерирует электромагнитное поле. Оно вызывает индукционный быстрый нагрев в зоне соединения. После достижения температуры плавления, компоненты соединяются под давлением.

Процесс предполагает использование генераторов ВЧ-тока, трансформаторов, индукционных катушек. Для контроля процесса применяются системы автоматического регулирования температуры и давления. Метод наиболее востребован для сварки низкоуглеродистых, нержавеющих сталей, цветных металлов, особенно при работе с тонкостенными изделиями, где важны минимальные термические изменения структуры материала.

Преимущества

• Высокая скорость производительность;
• минимальное тепловое воздействие на окружающий материал (деталь не “поведет”);
• точность настройки параметров процесса обеспечивает точность исполнения, высокое качество

Недостатки

• Сложное и дорогостоящее оборудование;
• процесс требует высокой квалификации оператора;
• ВЧ-сварка неэффективна для толстых заготовок.

ВЧ-сварка является незаменимым инструментом в арсенале современных промышленных технологий благодаря своей эффективности и универсальности в обработке различных металлических материалов.

Заключение

Каких видов сварки по металлу не бывает!

Многогранную, увлекательную технологию создания неразъемных соединений зачастую ставят на грань с искусством. Во всяком случае без творчества она не обходится.

А в нашей обзорной статье мы лишь кратко охарактеризовали современные виды сварки. Среди них новые прогрессивные и классические, универсальные и узко направленные методики. Словом, есть из чего выбрать.
